IE工业工程:作业人员工序分析法的实例及步骤讲解

作者:精益生产管理专家分类:相关管理类时间:2022-01-04 16:42:51

一、作业人员工序分析法的实例


我们谈到过作业人员基本动作分析法的记号,分别是加工作业(○)、搬运(ο)、检查(□)、停滞·待工(▽),这4个记号可以分析作业人员的动作,下面将举一个简单的例子加以介绍。


IE工业工程:作业人员工序分析法的实例及步骤讲解

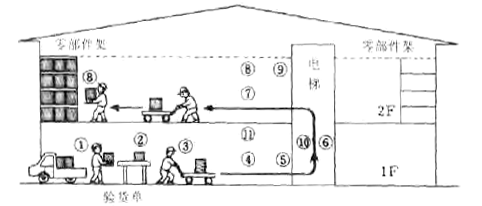

图1 工厂配置图



“图1”是工厂布局图,一楼为作业和检查场所、二楼为零部件保管场所,其主要作业包括:

①用卡车将零部件运到仓库;

②为了便于作业人员进行零部件质量检查,将零部件搁在检查台上;

③进行检查;

④根据检查结果,将合格零部件装在手推车上;

⑤将零部件推到电梯处;

⑥乘电梯至二楼,再用手推车将零部件运到零部件架处;

⑦将零部件放入零部件架内;

⑧零部件放好后,再把手推车推至电梯处;

⑨乘电梯下至一楼;

⑩将手推车放置原来的位置。



对以上这一系列作业用工序记号进行分析,便成了如“图2”所示。根据分析研究的结果,我们发现在这个例子中,即“图2”中的NO.5、10存在停滞(待工)现象,于是想到要尽量在一楼制作一个零部件架,省去上下乘电梯和因此而引起的待工现象。


IE工业工程:作业人员工序分析法的实例及步骤讲解

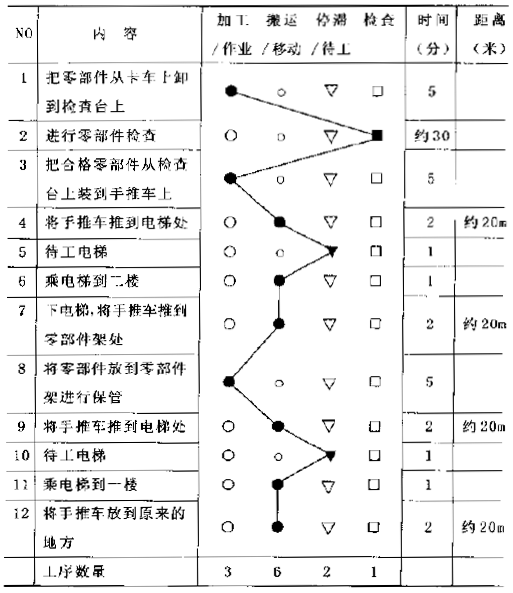

图2 利用工序记号进行分析的结果



以上例子就介绍至此。在这里,我们省去了对改善方案的研讨,但是,利用以上程度的详略分析,根据工序记号中的动作数量、所用的时间、搬运的距离等数据。通过改善工厂布局,达到减少工序数量、搬运距离和停滞现象是有可能的。



二、作业人员工序分析法的顺序



上面我们用简单的例子对作业人员工序分析法的概要加以说明。下面我们对作业人员工序分析法的进行顺序进行了归纳。



顺序1、决定分析的目的

从“动作分析”的目的来看,一般都是以提高作业效率为中心,但有时候也可能是以改善工厂布局为目的。



顺序2、选择作业熟练的标准作业人员作为分析的对象。



顺序3、决定将要分析的作业范围。

一般来说,将该作业的一个周期作为分析范围进行大致分析之后,再按需要对某一范围进行详细分析。



顺序4、对该作业进行仔细观察,若有完全了解该作业内容的必要,那么要向作业人员进行详细询问,力求精通该作业。



顺序5、准备分析专用纸,并记录作业人员的作业。



顺序6、决定分析详略程度。

例如归纳“用钻床给零部件打孔”作业,虽然只是加工(○)作业,但是以下记号也是必要的。



虽然我们可以进一步将“拿零部件”这一作业分解成“向零部件伸手”、“抓住零部件”、“把剖析放到钻床上”。像这种详细的分析在后面讲述的基本动作分析手法和PTS手法中会出现。作业人员工序分析法一般采用更加粗略的分析手法。但是,工序分析记号也可以进行详细作业的分析。



顺序7、绘制作业人员工序分析图。

在绘制作业人员工序分析图时,既要对那些作业人员移动距离可能存在问题的动作标明移动距离,也要对那些花了大量时间而且可能存在问题的动作标明作业时间。另外,作为统计表,需要按不同的工序分析记号统计各动作的数量,并调查是否有搬运和待工过多的现象。



顺序8、研究改善方案,绘制分析图。

改善的要点是,查明为何引起了停滞、搬运现象,并根据这一结论,一般采取改善工厂布局的情况较多。另外,调查为什么要进行加工、检查也是非常重要的。



顺序9、如果改善方案得到认可,就要根据方案进行改善,对方案加以验证。
